Automatická lepící linka LL60 s předlomem

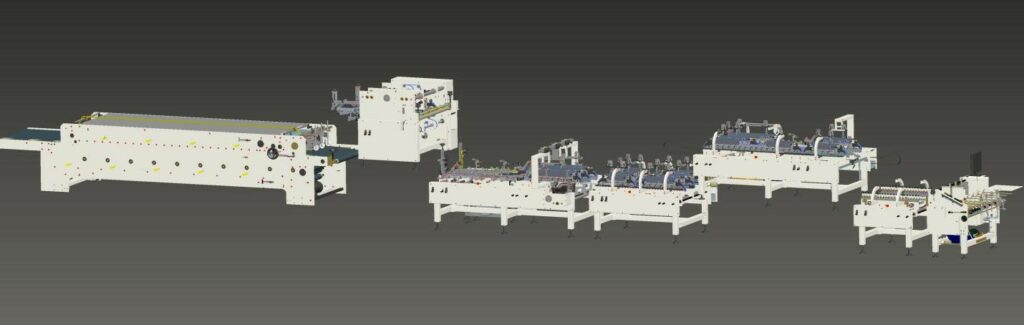

Stroj je složen z nakladače, bočního vyrovnávání, předlomové sekce, sekce zavírání, dopravníkové části a lisu.

 Nakladač:

  • Nezávislý frekvenční motor
  • Mikro elektronický vibrační motor
  • Podtlakové pásy

 Vyrovnávání:

  • Přesné vedení pro krabičky před ohýbáním
  • Možno vyrovnávat krabičky k levému nebo pravému okraji

 Sekce předlomu:

  • Prodloužená konstrukce
  • ohyb až do 180°
  • ohyb až do 135°
  • Možno nastavit boční pozici pro speciální tvary krabiček

 Sekce lepení:

  • spodní lepící jednotka (kolečko)

 Sekce uzavírání:

  • Rozšířená konstrukce pro zajištění stabilního posunu krabiček
  • Upravitelná rychlost vnějšího pásu

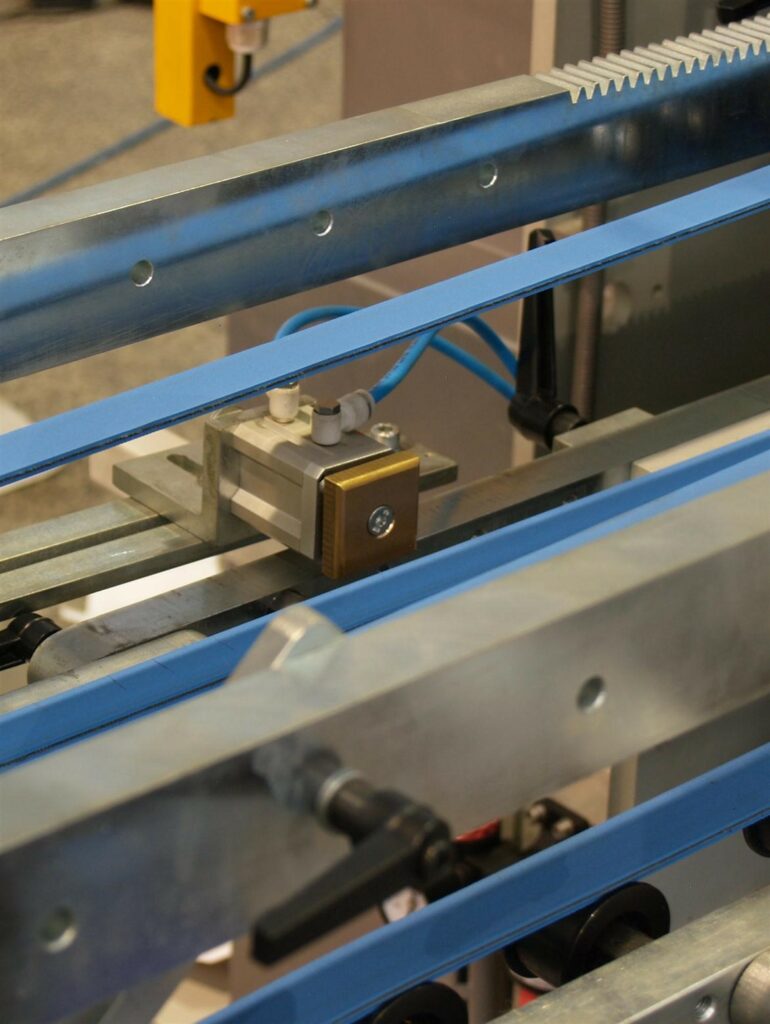

  • Využívá elektrický lepící systém, který nanáší lepidlo pomocí trysek na obou stranách

 Dopravníková sekce:

  • Využívá frekvenční motor
  • Vysokorychlostní počítadlo

 Sekce lisu:

  • Úprava pneumatického tlaku
  • Automatické upravování vzdálenosti mezi krabičkami
  • Nezávislý frekvenční motor

 Příslušenství:

  • Pro výrobu mini krabiček
  • Pro jednobodové lepení

 Technický materiál a náhradní díly

  • Seznam dodaných dílů
  • Výkresy k mechanické instalaci a k elektroinstalaci
  • Manuál pro obsluhu
  • Speciální nářadí
  • Běžné náhradní díly
  • Návod k obsluze
  • Seznam pásů
  • Manuál pro údržbu

Koncept pokročilého designu:

  1. Jednoduchý: struktura součásti se neustále zlepšuje a zjednodušuje
  2. Snadný: pohodlné a rychlé seřízení stroje
  3. Efektivní a univerzální: stroj s multifunkční a vysoce efektivní výrobou.

Flexibilní a proměnlivý modulární design: produkce a konfigurace je jednoduchá díky libovolné kombinaci příslušenství dle přání zákazníka.

Modulární konstrukce je snadno rozšiřitelná. Každá krabice má odpovídající příslušenství. Zákazník pouze rozšiřuje příslušenství, aby byl schopen složit všechny druhy krabic místo toho, aby znovu investoval do stroje. K výměně typů krabic stačí pouze změnit příslušenství.

Stroj má dobrou tuhost, pevnost a stabilitu. Konstrukce stroje je vyrobena z pevné oceli a pohon používá 60 mm lineární hřídel se samomazným ložiskem; ložiska, elektrické součásti a jejich funkce jsou předem otestované.

Pohon klínových řemenů se stabilním převodem, nízkou hlučností a vysokou přesností.

Prodloužená konstrukce předlamu a uzavíracího úseku je nejdelší konstrukcí v podobných strojích:

  1. velký prostor, díky němuž lze snadno přidat příslušenství pro rozšíření;
  2. Karton se pohybuje stabilně a rychle během předlamu, díky kterému pak při skládání dosahuje lepších, přesnějších výsledků.

Vysokorychlostní počitadlo zajišťuje přesné značení.

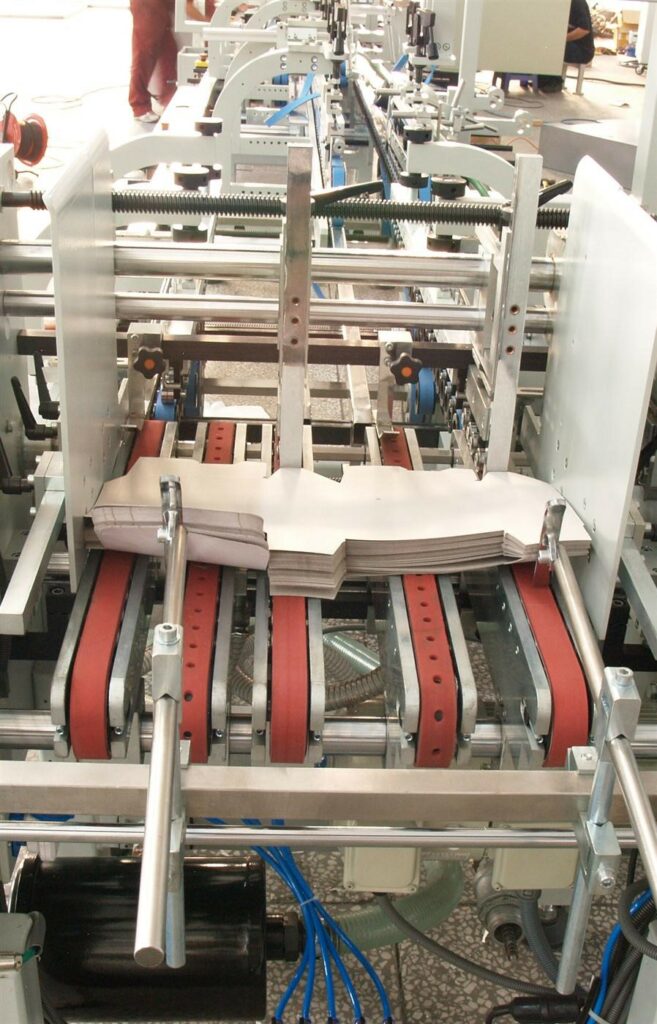

Nakladač

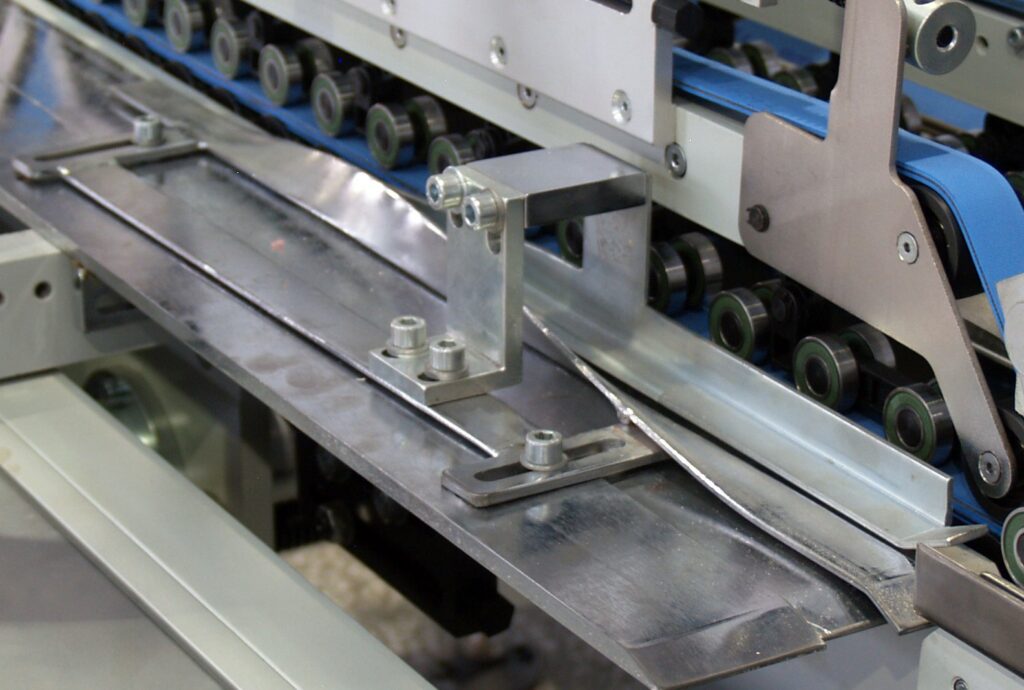

Vyrovnávací sekce

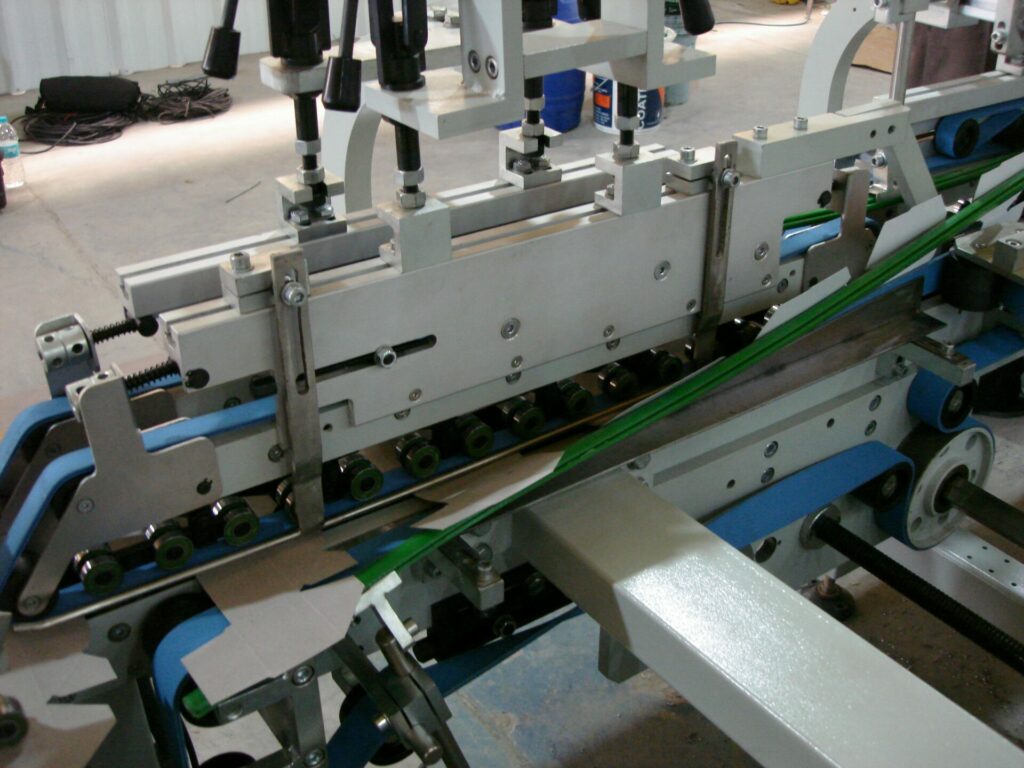

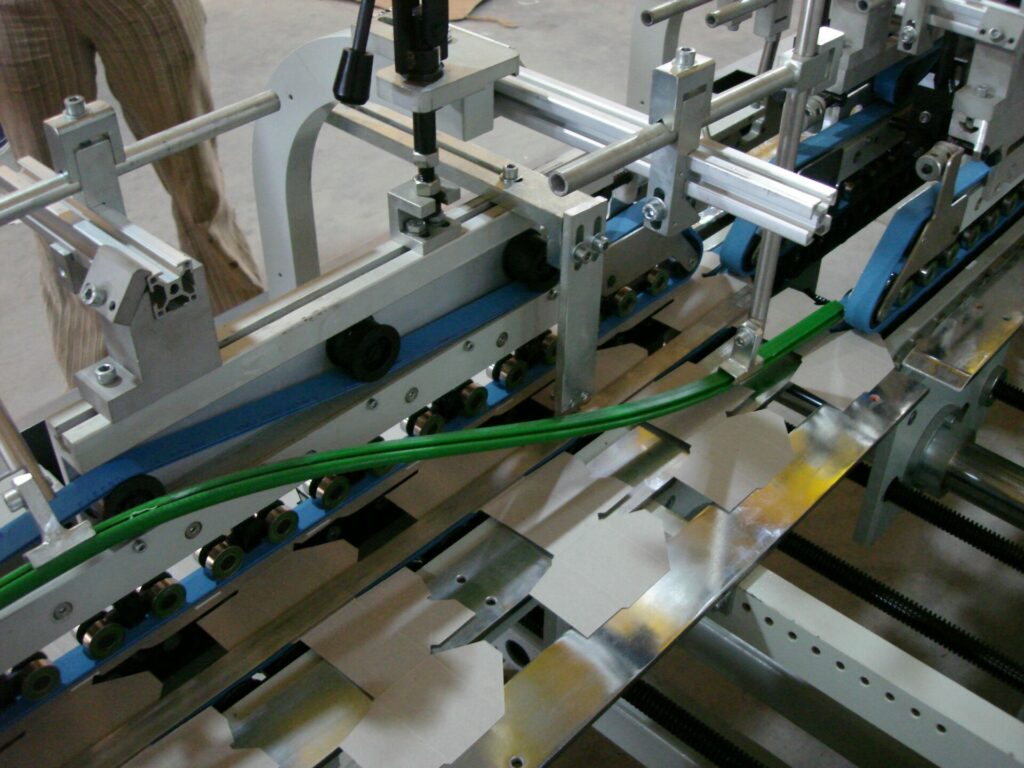

Předlomová sekce

Prodloužená struktura k zaručení hladného a rychlého procesu předlamu archů.

  1. Klopa – předlam 180 stupňů,
  2. Klopa – předlam 135 stupňů

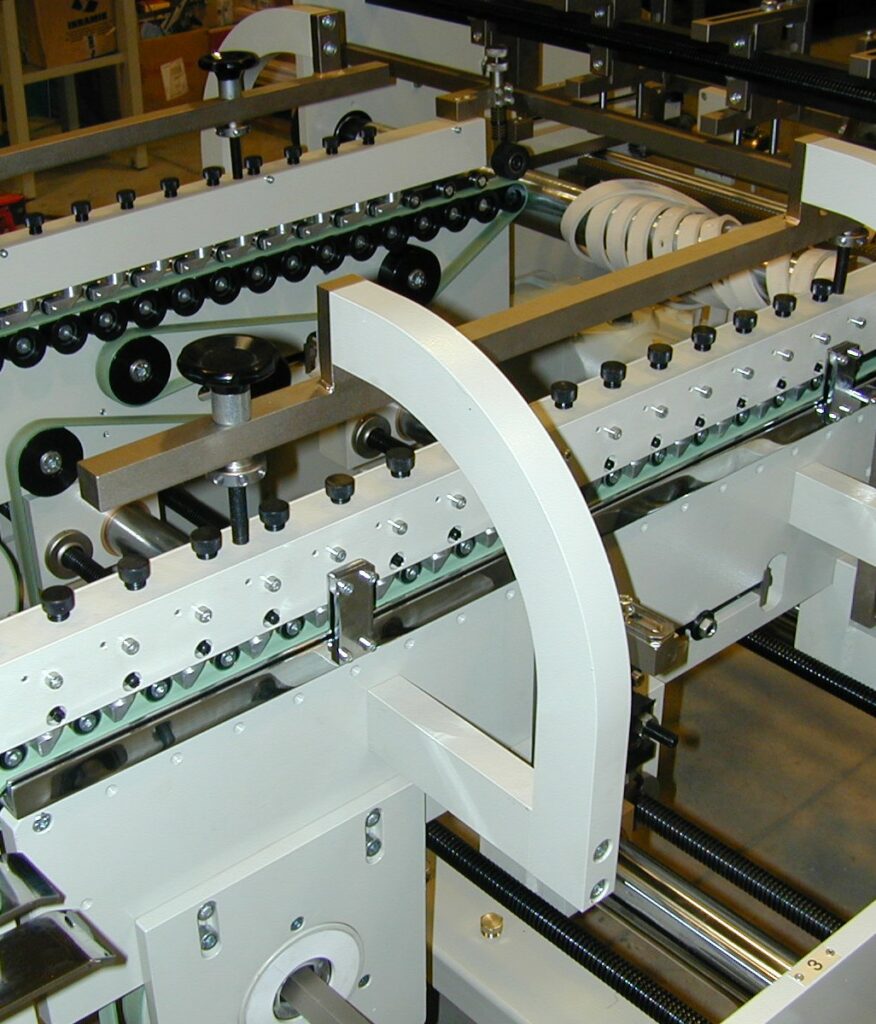

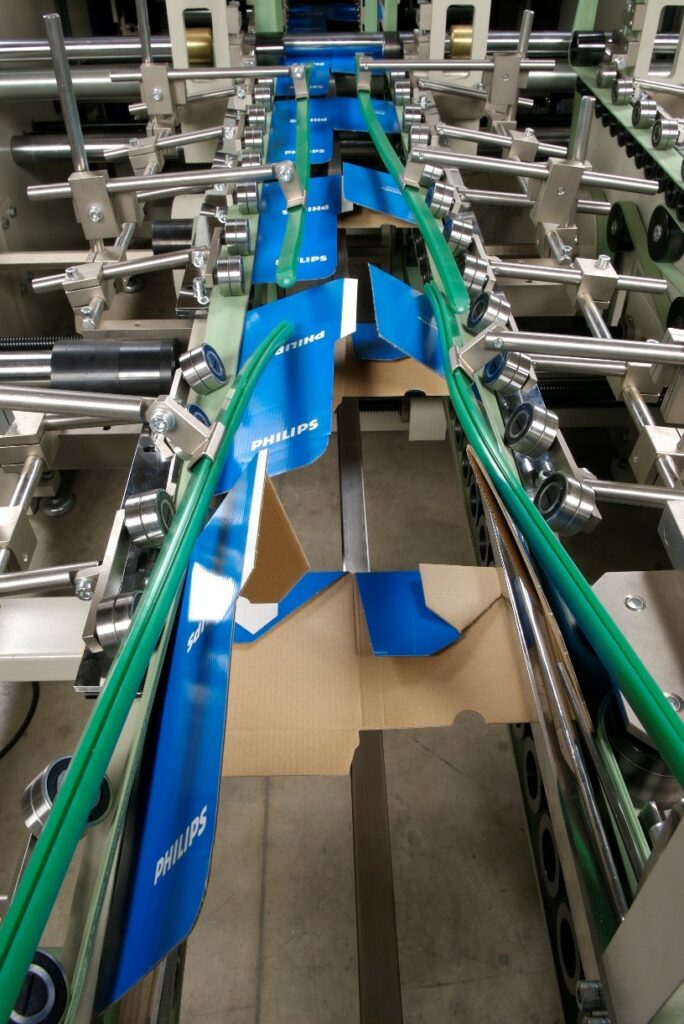

Zavírací sekce

Transportní sekce

Hlavní motor je vybaven frekvenčním měničem. Díky tomu je vzdálenost mezi jednotlivými krabičkami snadno upravitelná.

Pokročilé počítací zařízení – zaručení přesného počítání produkce.

Prostor mezi horní a spodní konzolí je nastavitelný. Díky tomu se lepička velmi snadno přizpůsobí různým tloušťkám archů.

Lisovací sekce

Je osazen nezávislým frekvenčím konverzním mototrem pro snadné ovládání rychlosti vykládacího pásu, a tím síly (tloušťky) vytvořené šupiny hotových produktů.

Horní a spodní lisovací pásy jsou k sobě staženy pomocí elektrického a pneumatického nastavení. Díky tomu lze velmi snadno a rychle nastavit tlak vyvíjený na slepené produkty, které procházejí lisem.

Lis je také prodloužen, aby bylo umožněno kvalitní a dostatečné zalisování při vysokých produkčních rychlostech.

Typ krabičky Mini, jednobodová
Papír Lepenka: 200—600 g/㎡

Vlnitá lepenka:  E-F-N

Rozměry archu MAX.:600x800mm

MIN.:86x60mm

Rychlost 20–400 m/min
Max. šíře ohýbaného materiálu 12 mm
Rozměry stroje DxŠxV 12500 x 1400 x 1300 mm
Tlak vzduchu 6 bar
Celková váha 7 t
