FB-14QFJ Plně automatický stroj

Tento stroj je určen k výrobě papírových sáčků se hranatým dnem s rukojetí z papírové role a je ideálním zařízením pro rychlou výrobu papírových sáčků střední velikosti a velké velikosti. Zavedením kroků, včetně podávání papíru, tvarování trubek, řezání trubek a spodního tváření inline, může tento stroj účinně ušetřit náklady na pracovní sílu. Vybavený fotoelektrický detektor může korigovat délku řezu tak, aby byla zajištěna přesnost řezání. Vybavený PLC systém SIEMENS zajišťuje, že stroj může fungovat rychle a stabilně. Speciální sběrná plošina a funkce počítání pytlů, zlepšení účinnosti balení papírových sáčků. Tento stroj může vyrábět papírenské sáčky různých velikostí vysokou rychlostí, takže je zvláště vhodný pro použití v potravinářském a oděvním průmyslu.

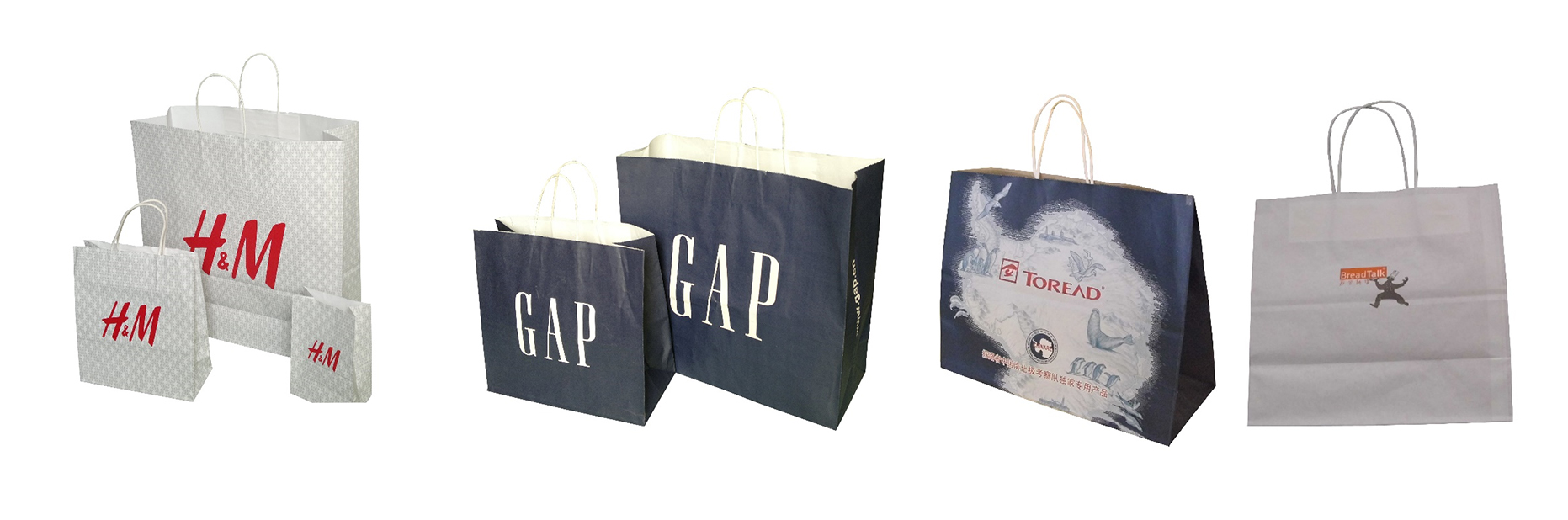

VÝSLEDNÝ PRODUKT

Spodní formovací náboj FB-14QFJ vyrábí 5 papírových sáčků po 1 kole, což přináší zjevně vyšší rychlost než jiné podobné tradiční modely.

PLC systém SIEMENS zajišťuje, že nastavení délky řezu lze implementovat přímo na dotykovou obrazovku, a zároveň přináší efektivní a stabilní výrobu.

Odvíjecí sekce

  • Samostatný odvíjecí stojan s hydraulickým zvedacím zařízením.
  • Vzduchová hřídel pro nakládání papírových navijáku, vybavená vzduchovou pistolí.
  • Magnetická prášková brzda pro odvíjení a automaticky konstantní regulátor napětí pro uvolnění regulace tahu.
  • EPC web guide řídicí systém pro zarovnání materiálu.
  • Funkce automatického zastavení: stroj se automaticky zastaví, když jsou materiály rozbité.
  • Funkce automatického náhradního alarmu: alarm se spustí automaticky, aby byl operátor informován o výměně, když se průměr materiálového navijáku stane příliš malým.

Oddíl vytváření popisovačů

  • Dva odvíjecí stojany pro papírové proužky nahoru/dolů jsou ovládány samostatně řídicími systémy EPC.
  • Samostatné servomotory pro jízdu v této části.
  • Zařízení na lepení za studena pro vkládání papírových provázků na papírové proužky nahoru/dolů.
  • Pneumaticky ovládané válce zajišťují pevnost vkládání mezi papírovými struny a papírovými proužky.
  • Perforační papírový proužek po vložení zajišťuje přesnost rukojetí dopravního a řezaného sáčku.
  • Délka rukojeti je nastavitelná podle velikosti sáčku.

Oddíl zpracování aplikace

  • Přijměte plovoucí kompenzační zařízení pro přepravu rukojetí, abyste předešli nahromaděným chybám délky rukojeti papíru.
  • Tato část je poháněna servomotory, aby byla zajištěna synchronizace mezi ním a ostatními sekcemi.
  • Řezání a lepení papírových rukojetí je řízeno servomotory, stejně synchronními jako řezání vany hlavního stroje.
  • Vzor přenosu kontaktních válečků je přijat v rukojeti lepicího papíru.
  • Vakuový sací vzor je přijat při přenosu rukojetí na dopravní pás.
  • Rukojeti jsou stlačeny na papírovou pavučinu řadou pneumatických válečků, aby byla zajištěna pevnost při vkládání.

Spodní tvarovací sekce

  • Řezání materiálu je řízeno servomotorem používá se automatický korekční systém fotobuňek pro provoz předtištěných materiálů.
  • Celý stroj ovládá především

Motorové servo

  • Rotační výsek s eliptickými převody.
  • Nastavitelná tvarovací forma papírové trubky.
  • Nastavitelné spodní zařízení se používá k nastavení velikosti dna sáčku.
  • Spodní otevírací válec s dělenou vačkou je pro nastavení délky roztažení spodního otvoru.
  • Vícevrstvý spodní tvarovací buben, středové úchyty, druhé zastrčovače a uchopovače bubnů jsou nastavitelné pro snadnou změnu.
  • Funkce automatického odpojení: spodní lepení je zabráněno prázdnému krmení, aby se zabránilo kontaminaci na povrch bubnu.

Sekce sběru tašek

  • Papírové sáčky jsou dodávány pásem a shromažďovány ve svislé konstrukci, která je snadná pro provoz.
  • Sběr pytlů přijímá vertikální strukturu a je poháněn hlavním motorem.
  • Automatické počítání.

Kontrolní sekce

  • Celý stroj je centrálně řízen originálním německým PLC systémem SIEMENS, který má funkci autodiagnostiky a monitoruje stav stroje.
  • Dotyková obrazovka je přijata pro ovládání vstupu a zobrazení stavu stroje.
  • Délka sáčkové trubky je řízena servomotorem SIEMENS.
  • Rychlost sběru sáčků je řízena samostatným motorem.
  • Celý stroj je ovládán především střídačem podávačem.
  • Automatické počítání; dávkové a akcelerační funkce.
Délka opakování tisku 230 ~ 800 mm
Max. Průměr role papíru 1200 mm
Tloušťka desky 2,84 mm nebo dle požadavku zákazníka
Tloušťka pásky 0,5 mm nebo dle požadavku zákazníka
Přesnost registrace barev ±0,3 mm
Hmotnost 2800 kg
Rozměry 3600mm×2200mm×2800mm
