FJ13S Roll-fed – Tašky s obdelníkovým dnem bez ucha

Tento stroj může vyrábět papírové sáčky široké velikosti. Může vyrábět nejen malé sáčky na potraviny, ale také velké nákupní tašky.

Tento stroj je určen k výrobě papírových sáčků se čtvercovým nebo obdelníkovým dnem bez rukojetí z papírové role, a je ideálním zařízením pro rychlou výrobu papírových sáčků střední velikosti a velké velikosti. Zavedením kroků, včetně podávání papíru, tvarování trubek, řezání trubek a spodního tvarování inline, může tento stroj účinně ušetřit náklady na pracovní sílu. Vybavený fotoelektrický detektor může korigovat délku řezu tak, aby byla zajištěna přesnost řezání. Vybavený PLC systém SIEMENS zajišťuje, že stroj může fungovat rychle a stabilně. Speciální sběrná plošina a funkce počítání pytlů, zlepšení účinnosti balení papírových sáčků. Tento stroj může vyrábět papírenské sáčky různých velikostí vysokou rychlostí, takže je zvláště vhodný pro použití v potravinářském a oděvním průmyslu.

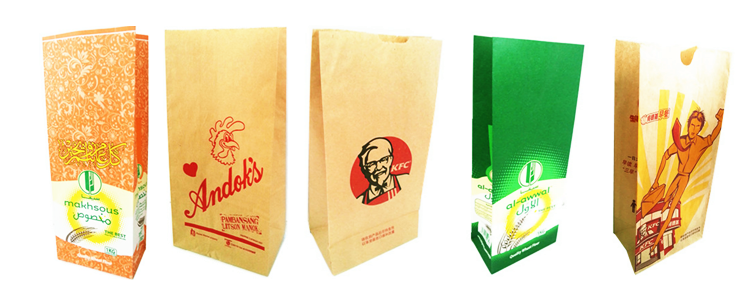

VZOREK HOTOVÉHO VÝROBKU

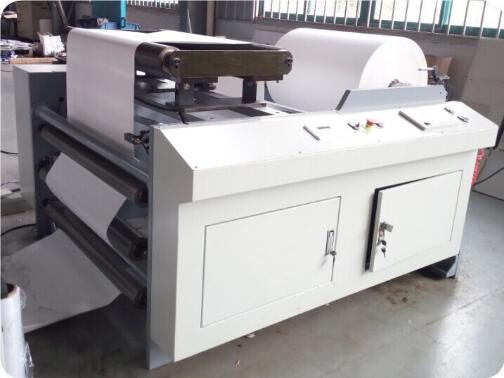

Odvíjecí sekce



1)Samostatný odvíjecí stojan s hydraulickým zvedacím zařízením.



2) Magnetická prášková brzda pro odvíjení a automatický konstantní regulátor napětí pro

ovládání napětí.



3) webový vodicí systém pro zarovnání materiálu.

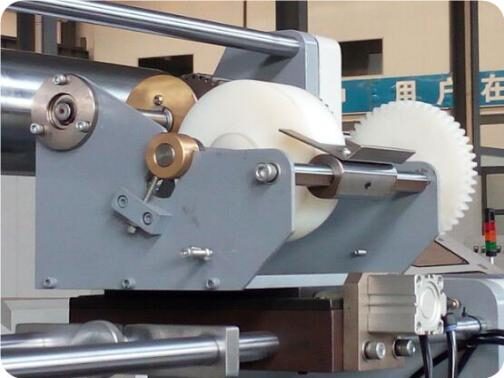

Boční lepící sekce

Roller přenášející lepidlo pro aplikaci bočního lepidla.

Automaticky se odpojí když se přístroj zastaví.

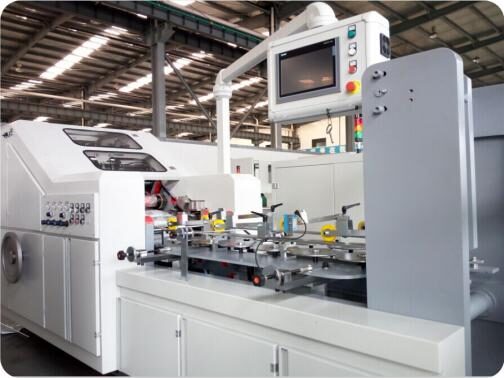

Tvarování trubek

1)Pevná  konstrukce



2)Nastavitelné multi-disky pro boční zastrčení, které snižují odolnost trubkového tvarování.



3)Tvarovací  forma  přizpůsobené velikosti  (výchozí velikost je 200 mm).

Spodní tvarovací sekce

  • Řezání materiálu je řízeno servomotorem;

používá se automatický korekční systém fotobuňek

pro provoz předtištěných materiálů.

  • Celý stroj ovládá především

Motorové servo.

  • Rotační výsek s eliptickými převody.
  • Nastavitelná tvarovací forma papírové trubky.
  • Nastavitelné spodní zařízení se používá k nastavení velikosti dna sáčku.
  • Spodní otevírací válec s dělenou vačkou je pro nastavení délky roztažení spodního otvoru.
  • Vícevrstvý spodní tvarovací buben, středové úchyty, druhé zastrčovače a uchopovače bubnů jsou nastavitelné pro snadnou změnu.
  • Funkce automatického odpojení: spodní lepení je zabráněno prázdnému krmení, aby se zabránilo kontaminaci na povrch bubnu.

Sekce sběru tašek

  • Papírové sáčky jsou dodávány pásem a shromažďovány ve svislé konstrukci, která je snadná pro provoz.
  • Struktura tvarování sáčků se skládá z lisování gumových válečků.

Kontrolní sekce

Celý stroj je centrálně řízen originálním německým PLC systémem SIEMENS, který má funkci autodiagnostiky a monitoruje stav stroje.

Dotyková obrazovka je přijata pro ovládání vstupu a zobrazení stavu stroje.

Délka sáčkové trubky je řízena servomotorem SIEMENS.

Spodní otvor je řízen servomotorem SIEMENS.

Hlavním motorem je servomotor SIEMENS.

Celý stroj je ovládán především servomotorem.

Automatické počítání dávkové a akcelerační funkce.

Šířka role papíru 420 – 1050 mm
Max. Průměr role papíru 1200 mm
Průměr jádra materiálu 76 mm (3“)
Tloušťka papíru 55 – 160g/m²
Délka trubky 270 – 530 mm
Šířka těla tašky 125 – 330 mm
Velikost dna tašky
70 ~ 180 mm
